Budynek posiada 3 kondygnacje nadziemne, ma powierzchnię ok. 6 000 m2, a jego zapotrzebowanie na ciepło wynosi 370 kW. Zabezpieczają je kolektory, pompy ciepła oraz kocioł gazowy kondensacyjny. Budynek ocieplony jest warstwą styropianu o grubości 10 cm. Głównym źródłem ciepła w budynku jest układ kaskadowy czterech pomp ciepła firmy Stiebel Eltron.

Kaskada pomp ciepła firmy Stiebel

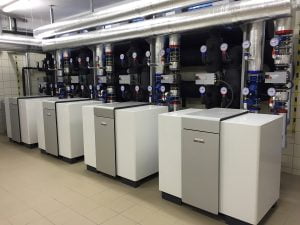

Kaskada 4 pomp ciepła, źródło: Firma wykonawcza Technika Grzewcza i Sanitarna „Cholewa i S-ka”, Końskowola, woj. lubelskie

Każda z czterech pomp typu WPF 66 glikol–woda ma niezależne pole odwiertów, a w każdym z nich znajduje się 14 pionowych sond geotermalnych o długości 100 mb każda. Pompy są zamontowane w piwnicy budynku. W dolnym źródle krąży nieszkodliwy dla środowiska czynnik chłodniczy. Elementy i obudowa urządzenia zostały wyposażone w izolację dźwiękową, która zmniejsza hałas podczas pracy.

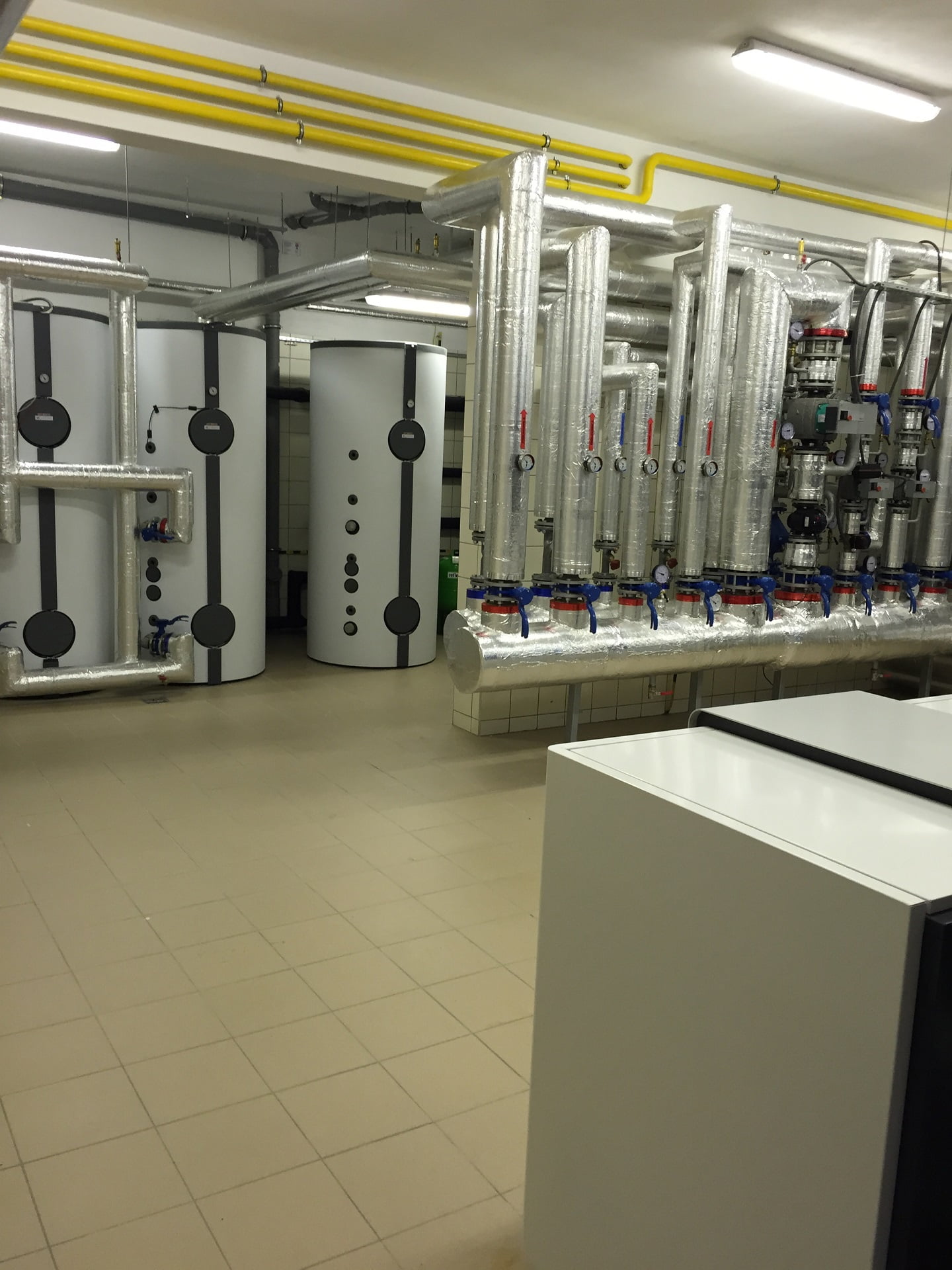

Dla instalacji zasilanych w ciepło z pomp wydzielono trzy niezależne obiegi grzewcze: instalacja centralnego ogrzewania podłogowego, instalacja grzejników płytowych oraz instalacja ciepła technologicznego dla nagrzewnicy centrali wentylacyjnej. Z komór rozdzielaczowych do pomieszczenia pomp prowadzone są rurociągi dobiegowe włączone w rozdzielacze w układzie Tichelmana (w celu zapewnienia równych długości rur zasilania i powrotu oraz zmniejszenia oporów miejscowych). Zostały zamontowane dwa zbiorniki buforowe (łączna ich pojemność to 3 000 dm3), mające na celu zapewnienie stabilnej pracy układu kaskadowego.

img_0169

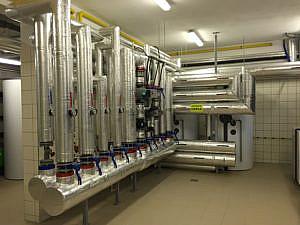

Rurociągi dobiegowe włączone w rozdzielacze w układzie Tichelmana, źródło: Firma wykonawcza Technika Grzewcza i Sanitarna „Cholewa i S-ka”, Końskowola, woj. lubelskie

Wspomaganie podgrzewania ciepłej wody użytkowej zapewnia instalacja solarna składająca się z 20 kolektorów rurowych próżniowych typu HeatPipe.

Źródło: Firma wykonawcza Technika Grzewcza i Sanitarna „Cholewa i S-ka”, Końskowola, woj. lubelskie
