Budowa małej elektrowni wodnej MEW, jak każda inwestycja wymaga indywidualnego podejścia. Wybór technologii podyktowany jest m.in. warunkami hydrologicznymi danej rzeki, funkcjami istniejących budowli hydrotechnicznych.





Tajniki techniczne funkcjonowania małych elektrowni wodnych (MEW)



Energetyka wodna opiera się na czerpaniu „potencjału” wód i przekształcaniu go w energię mechaniczną za pomocą turbin wodnych, a następnie na energię elektryczną dzięki hydrogeneratorom. Hydroenergetyka bazuje na wykorzystaniu wód o dużym natężeniu przepływu i znacznej różnicy poziomów. Efekt ten osiąga się poprzez spiętrzenie górnego poziomu wody. Zasady działania małej elektrowni wodnej oparte są na mechanizmie turbiny wodnej, który przetwarza energię mechaniczną wody na pracę użyteczną w wirniku, co powoduje zmianę krętu wody i wytwarzanie momentu obrotowego. Turbiny dzieli się na reakcyjne (naporowe) oraz akcyjne (natryskowe). W przypadku turbiny reakcyjnej przemiana energii potencjalnej wody w energię kinetyczną wirnika zachodzi częściowo w aparacie kierowniczym, a częściowo w samym wirniku. W turbinie akcyjnej energia potencjalna, związana z ciśnieniem wody na poziomie wlotu do turbiny, zamienia się w dyszy w energię kinetyczną strugi wodnej, która przekazuje ją wirnikowi. Wśród turbin reakcyjnych wyróżniamy: osiowe (Kaplana i śmigłowe), promieniowo-osiowe – Francisa, przekątne – Dériaza. Rozróżnienie to wynika z kierunku przepływu wody przez wirnik.



MEW + zbiornik lub MEW + rurociąg

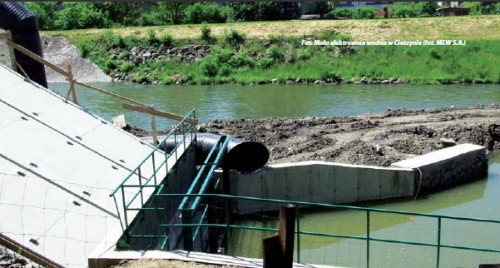

Elektrownie można podzielić na retencyjne (oparte o zbiornik, zalew), wykorzystujące kanał otwarty oraz derywacyjne (wykorzystujące rurociąg) np. w Cieszynie, o której mowa w dalszej części artykułu. Zastosowane rozwiązanie pozwala znakomicie wykorzystać potencjał wody dzięki znaczącemu spadkowi poziomu rzeki na całej długości rurociągu (ponad 6 m), który został ukryty pod ziemią. Inwestycja cechuje się wysoką efektywnością ekonomiczną oraz doskonale komponuje się z krajobrazem okolicznego parku.



Elektrownie derywacyjne



Elektrownie tego typu bazują na kanale ze sztucznym korytem, który przecina rzekę i jednocześnie przebiega najkrótszą drogą, by w ten sposób optymalnie wykorzystać naturalny spad rzeki. Woda w kanale derywacyjnym płynie najczęściej otwartym korytem przy normalnym, naturalnym ciśnieniu. W przypadku elektrowni wodnej w Cieszynie zastosowano kanał zamknięty, doprowadzający do niej wodę specjalnym rurociągiem o średnicy 2,2 m i długości 510 m. Zaletą jest brak kosztów utrzymania kanału oraz wysoka niezawodność i efektywność energetyczna. Kanał zamknięty jest wypełniony wodą, a gęsta krata wlotowa chroni turbiny elektrowni przed zanieczyszczeniami w postaci liści, kamieni itp. W przeciwieństwie do kanału otwartego, wymagającego częstych czynności konserwacyjnych, utrzymanie kanału zamkniętego ogranicza się do bieżących przeglądów. Niezawodność funkcjonowania elektrowni uzależniona jest od wielu współpracujących ze sobą urządzeń, które stanowią jej wyposażenie mechaniczne. Jednym z istotnych elementów są zawory umożliwiające szybkie zamknięcie dopływu wody w sytuacjach, które tego wymagają (np. zanik prądu w sieci, awaria turbozespołu, wyłączenie turbozespołu z pracy i włączenie drugiego itp., prowadzenie prac remontowych).



W przypadku małej elektrowni wodnej derywacyjnej w Cieszynie, której budynek umiejscowiony jest pod ziemią, rozwiązania standardowe nie znalazłyby zastosowania z uwagi na ograniczone miejsce w hali maszyn. W związku z tym zrezygnowano z wykorzystania najczęściej stosowanych w elektrowniach zaworów motylowych na rzecz zasuw nożowych, które zostały zaprojektowane według indywidualnych cech hydroelektrowni. To sprawia, że ich konstrukcja jest unikalna. Użycie zasuw nożowych zamiast zaworów motylowych ma również tę zaletę że zasuwy stawiają mniejszy opór przepływającej do turbin wodzie, co powoduje nieco większą produkcją energii elektrycznej – mówi Marek Dzierżewicz, Prezes Zarządu firmy Odnawialne źródła Energii DIM, pomysłodawca, projektant i współwłaściciel elektrowni w Cieszynie.



zobacz także:

Inwestuj w MEW i zarabiaj na sprzedaży zielonej energii



Rozmiar zasuw jest idealnie dopasowany do gabarytów budynku elektrowni. Minimalna grubość tego typu urządzeń oscyluje w granicach 50 cm, zaś w przypadku elektrowni w Cieszynie wymiar ten wynosi ok. 190 mm. Nowatorskim pomysłem jest wyposażenie zasuw w napęd hydrauliczny, który daje szereg korzyści. Zaletą jest przede wszystkim duża oszczędność finansowa dzięki możliwości zastosowania jednego zasilacza do dwóch zasuw. W łatwy sposób można także regulować prędkość i czas ich zamykania. Ma to istotne znaczenie ze względów technicznych, ponieważ prędkość zamykania zasuwy musi być dobrana w taki sposób, aby nie nastąpiło tzw. uderzenie hydrauliczne w rurociągu, które może skutkować jego rozerwaniem.



Rurociąg zasilający turbiny w końcowym odcinku rozwidla się na dwie odnogi, zaś na każdym z ich końców znajduje się jedna turbina. Aby móc zamknąć dopływ wody do jednej lub obu turbin potrzebny jest zawór – mający 160 cm średnicy. Właśnie taką rolę pełni zasuwa nożowa zamontowana na końcu rurociągu elektrowni derywacyjnej w Cieszynie – wyjaśnia Marek Dzierżewicz.



Siłownie wodne tego typu cieszą się dużą popularnością na świecie. W Polsce zastosowanie rurociągu jest charakterystyczne dla dużych elektrowni. Unikatowość rozwiązania zastosowanego w Cieszynie wynika z właściwości, parametrów średnicy i długości rurociągu oraz idei bazującej na kanale derywacyjnym zamkniętym. W Polsce koncepcja elektrowni derywacyjnej opartej na rurociągu nie została jeszcze rozpowszechniona na dużą skalę. Zupełnie inaczej przedstawia się pod tym względem sytuacja na świecie. Przykładowo w Europie krajami, które słyną z tego typu elektrowni derywacyjnych są: Austria i Szwecja.



Rurociąg = wyzwanie logistyczne



Transport rurociągu ze względu na jego rozmiary odbywał się przy użyciu tzw. dłużyc, w odcinkach 12,5 m, przy pomocy specjalistycznych ciągników siodłowych z dostosowaną pod względem długości naczepą. Rurociąg układany był w odcinkach 50-100 m, które następnie zostały ze sobą zespawane przy użyciu specjalistycznego urządzenia, tzw. ekstrudera. Kolejnym krokiem było ich umieszczanie w wykopie. Proces układania rurociągu odbywał się pod nadzorem producenta ze względu na konieczność zastosowania odpowiedniej techniki oraz stosownych narzędzi. Metoda automatycznego spawania ekstruzyjnego idealnie sprawdziła się w procesie łączenia poszczególnych partii rur, dając tym samym najwyższą gwarancję wytrzymałości i trwałości….



Agata Wojdalska
MEW S.A.
