Moduły dużej mocy wymagające większej zdolności adaptacji prądowej falowników

W przeszłości prąd maksymalny Imp modułów fotowoltaicznych wynosił około 10 do 11 A, więc maksymalny prąd wejściowy falownika wynosił ogólnie około 11 do 12 A. Obecnie Imp modułów dużej mocy 600W + przekroczył 15A. To powoduje, że konieczne jest dobranie falownika o maksymalnym prądzie wejściowym 15A lub wyższym, aby sprostać wymaganiom modułu PV o tak dużej mocy.

Poniższa tabela przedstawia parametry kilku rodzajów stosowanych na rynku modułów dużej mocy. Widzimy, że Imp modułu bifacial 600W sięga 18,55A, czyli może być poza limitem większości falowników łańcuchowych dostępnych na rynku. Dobierając odpowiedni falownik należy upewnić się, że maksymalny prąd wejściowy falownika jest większy niż Imp modułu PV.

Module Model 580W 585W 590W 595W 600W
Pmax/W 580 585 580 595 600
Voc/V 40.9 41.1 41.3 41.5 41.7
Isc/A 19.48 19.54 19.59 19.65 19.71
Vmp/V 33.8 34.0 34.2 34.4 34.6
Imp/A 18.36 18.41 18.46 18.51 18.55



Wraz ze wzrostem mocy modułów fotowoltaicznych, moc każdego z łańcuchów również rośnie. Przy tym samym współczynniku wydajności liczba łańcuchów przypadających na MPPT zmniejszy się.

Jakie rozwiązanie oferuje RENAC POWER?

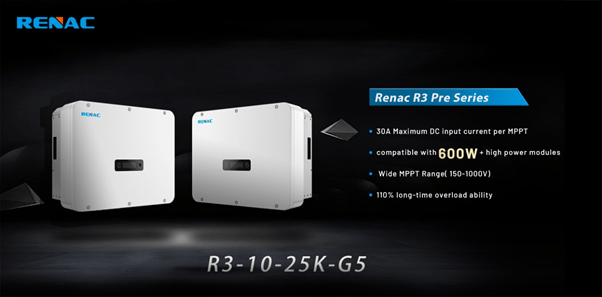

W kwietniu 2021 roku firma RENAC wypuściła nową serię falowników R3 Pre z serii 10 ~ 25 kW. Wykorzystując najnowsze technologie, udało się zwiększyć maksymalne napięcie wejściowe DC z 1000 V do 1100 V. W całym systemie, oznacza to możliwość podłączenia większej liczby modułów, a także obniżenie kosztów kabli. Falownik Renac posiada zdolność przewymiarowania o 150% strony DC. Maksymalny prąd wejściowy tego falownika szeregowego wynosi 30 A na MPPT, co może zaspokoić potrzeby modułów fotowoltaicznych o bardzo dużej mocy.

Na przykładzie modułów bifacjalnych mocy 500W z ogniwami o wymiarach 180 mm x 180mm oraz modułów mocy 600W z ogniwami o wymiarach 210mm x 210 mm do odpowiedniego skonfigurowania systemów wybrano falowniki o mocach 10kW, 15kW, 17kW, 20kW, 25kW. Kluczowe parametry falowników są następujące:

Model R3-10K-G5 R3-15K-G5 R3-17K-G5 R3-20K-G5 R3-25K-G5

DC Input Data

Max. Recommended
PV Power
15000Wp 22500Wp 25500Wp 30000Wp 37500Wp
Max.DC Input Voltage 1100V
MPPT voltage Range 150~1000V
MPPT voltage Range
(full load)
420-850 420-850 420-850 420-850 530-850
Start-up Voltage 165V 165V 165V 165V 165V
No. of MPP Trackers 2
No. of Input Strings
per  Tracker
1/1 2/1 2/2 2/2 2/2
Max. DC Input Current 20A/20A 30A/20A 30A/30A 30A/30A 30/30A
DC Switch Integrated

AC Output Data

Rated AC Power 10000W 15000W 17000W 20000W 25000W
Max.output power 11000VA 16500VA 18700VA 22000VA 275000VA
Max. AC Current 16A 24A 27.1A 31.9A 40A
Rated AC Voltage/Range 3/PE 380, 400;+/-20%; 3/N/PE 380, 400;+/-20%;
Grid frequency/range 50Hz/60Hz ; ±5Hz



Uwaga:

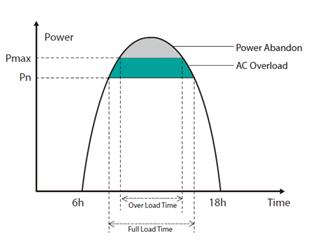

Konfigurując system fotowoltaiczny, można wziąć pod uwagę przewymiarowanie DC, a koncepcja DC oversize jest przy projektowaniu szeroko stosowana. Obecnie elektrownie fotowoltaiczne na całym świecie są już przewymiarowane średnio od 120% do 150%. Jednym z głównych powodów przewymiarowania jest to, że teoretyczna moc szczytowa modułów często nie jest osiągana w rzeczywistości. W niektórych obszarach, gdzie przy niewystarczającym napromieniowaniu, dodatnie przewymiarowanie (zwiększenie wydajności PV w celu wydłużenia godzin pracy systemu przy pełnym obciążeniu AC) jest dobrą opcją.

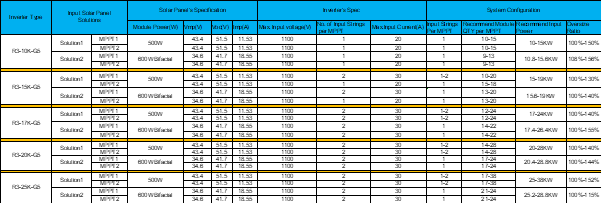

Według obliczeń falowniki Renac mogą idealnie pasować do modułów bifacjalnych mocy 500W i 600W.

Podsumowanie

W związku z ciągłym ulepszaniem mocy modułów, producenci falowników muszą wziąć pod uwagę kompatybilność falowników i modułów. W niedalekiej przyszłości moduły PV mocy 600 W + z ogniwem z wyższym prądem prawdopodobnie staną się głównym nurtem rynku. Renac osiąga postęp w zakresie innowacji i technologii i wprowadzi na rynek wszystkie nowe produkty, które będą pasować do modułów PV o dużej mocy.
