Kluczowe elementy hybrydowej instalacji PV – jak je połączyć?

Montaż instalacji fotowoltaicznej wraz z współpracującym magazynem energii to coraz częstszy wybór u nowych prosumentów. Taki układ oczywiście posiada więcej podzespołów niż standardowa mikroinstalacja. Sprawdźmy o czym musi pamiętać każdy instalator i na co każdy klient powinien zwrócić uwagę.

Podziel się
Jak zbudowana jest instalacja hybrydowa?
Instalacja hybrydowa to taka, która składa się z modułów fotowoltaicznych, falownika, magazynu energii i elementów towarzyszących m.in. inteligentnego licznika. Taki układ zazwyczaj pozwala na zwiększenie autokonsumpcji i gwarantuje zabezpieczenie na wypadek blackout’u.

W trakcie jednego ze spotkań w ramach Webinarowej Środy z GLOBENERGIĄ, przedstawiciel firmy Solis Radosław Grzeliński podzielił się wiedzą z zakresu hybrydowych instalacji fotowoltaicznych. Poniżej przypominamy najważniejsze fragmenty Webinaru.

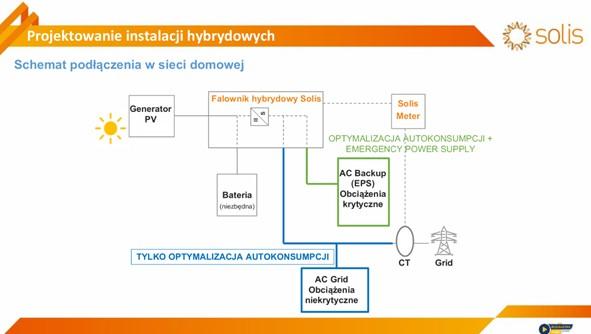

-Oprócz standardowych komponentów jakimi są moduły fotowoltaiczne (generator PV) w instalacji hybrydowej pojawia się oczywiście bateria, w której energia będzie magazynowana. Zamontowany będzie również inteligentny licznik (smart meter) oraz przekładniki (CT). Pojawia się również strona AC Grid falownika, która realizuje tylko optymalizację autokonsumpcji oraz fakultatywna strona AC Backup - mówił w trakcie webinaru Radosław Grzeliński.
Krytyczne dla poprawności całej instalacji będą: montaż przekładników prądowych i montaż układu pomiarowego. Same przekładniki stanowią barierę przed przepływem energii (wygenerowanej w PV) do sieci.

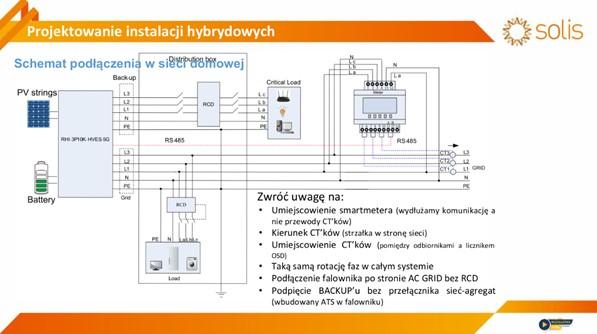

Dlatego dobrze, by przed przystąpieniem do montażu zapoznać się z rysunkiem, który jest dostępny w każdej instrukcji obsługi falownika hybrydowego od firmy Solis. Krótka analiza tego rysunku pozwoli nam na kilka ważnych wniosków.
Zwróć na to uwagę!
Po pierwsze poprawna i zaplanowana z wyprzedzeniem lokalizacja Smart Meter’a i przekładników jest bardzo ważna w przypadku instalacji hybrydowych. Oprócz poprawnego wyboru jego miejsca, należy pamiętać aby elementy te były skierowane we właściwy sposób. Strzałka na obudowie przekładników określa ich kierunek. Jeżeli zostanie źle zamontowana, da zły odczyt. W przypadku falowników Solis strzałka powinna być skierowana w stronę sieci.
Nie można też pomylić ze sobą dwóch końcówek (przewodów wychodzących z przekładnika) – oznaczonych jako S1 i S2. Muszą one zostać poprawnie podłączone do Smart Meter’a. Jeżeli sam przekładnik zostanie dobrze zamontowany, ale przewody źle podłączone, to przekładnik działa tak, jakby był podłączony na odwrót - zwraca uwagę ekspert.

Poza przekładnikami, należy także pamiętać o poprawnym podłączeniu licznika. Układ pomiarowy musi być zdolny do pomiarów, przekładnik mierzy prąd, a układ napięcie. Dopiero kiedy te dwa elementy ze sobą korespondują, odczyt na liczniku jest prawidłowy. Dlatego nie można pomylić ze sobą elementów układu pomiarowego!
-Kolejną rzeczą którą warto zapamiętać w przypadku falowników trójfazowych, jest to, aby wszystkie obwody u klienta były podłączone w sposób tożsamy. Trzeba więc zadbać o prawidłową i jednakową rotację faz w całej instalacji Klienta - przypomina Radosław Grzeliński.
Również istotna w przypadku falowników wyposażonych w wewnętrzny transfer switch jest świadomość, że podłączenie strony AC grid do układu odbywa się bez zabezpieczenia różnicowo-prądowego. To dlatego, że falowniki Solis i inne falowniki z wbudowanym transfer switchem będą miały przekaźnik łączący przewody N i PE. Dlatego, jeżeli w obwodzie pojawiłby się wyłącznik różnicowo-prądowy, to dla scenariusza przejścia z zasilania rezerwowego z powrotem na sieć, falownik przepuszcza energię przez swoje wewnętrzne obwody na stronę AC Backup i w tym momencie zabezpieczenie różnicowo-prądowe niepotrzebnie zadziała.
