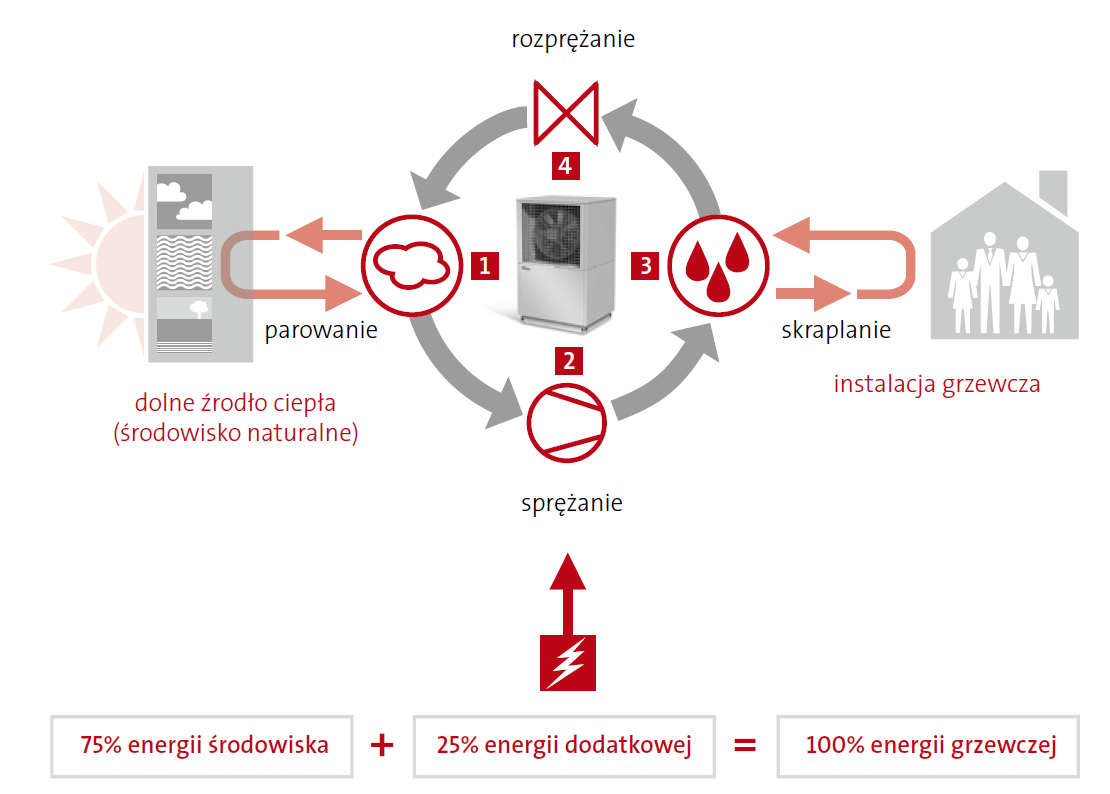

Graficzna prezentacja zasady działania pompy ciepła, źródło: Dimplex
- Właściwy odzysk ciepła ze środowiska odbywa się w parowniku pompy ciepła. Wykorzystuje się tutaj właściwość płynnego czynnika chłodniczego polegającą na tym, ze paruje on już nawet przy ujemnych temperaturach, jednocześnie gromadząc pobraną energię.
- Czynnik chłodniczy w postaci gazowej zostaje zassany i sprężony przez sprężarkę. Wraz z silnym wzrostem ciśnienia, wzrasta również temperatura czynnika chłodniczego.
- Czynnik chłodniczy przepływa dalej do skraplacza (wymiennika ciepła), w którym ciepło odzyskane ze środowiska zostaje przekazane instalacji grzewczej.
- Czynnik chłodniczy, po obniżeniu ciśnienia i temperatury w zaworze rozprężnym, może znowu pobierać ciepło z otoczenia – w ten sposób obieg zostaje zamknięty i krążenie rozpoczyna się na nowo.

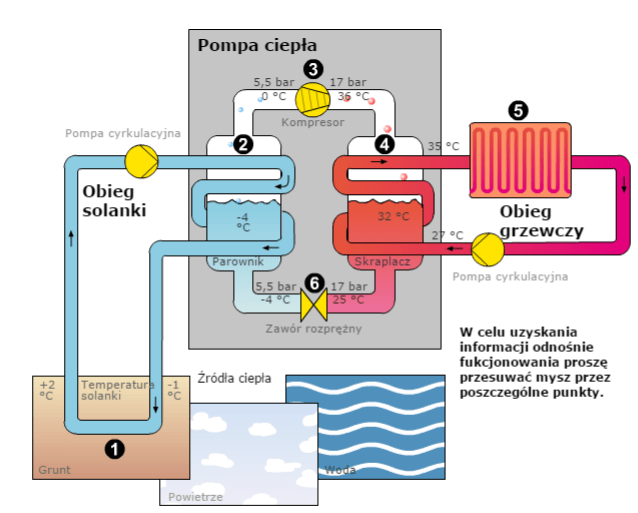

Graficzna prezentacja zasady działania grzewczej pompy ciepła typu grunt (glikol) / woda z ukazaniem przykładowych temperatur oraz ciśnień parowania oraz skraplania czynnika chłodniczego, źródło: Dimplex
Należy pamiętać, że pompa ciepła nie wytwarza energii cieplnej, a jedynie pobiera ciepło przy niskiej temperaturze i dzięki doprowadzeniu energii napędowej, oddaje ciepło przy wyższej temperaturze.

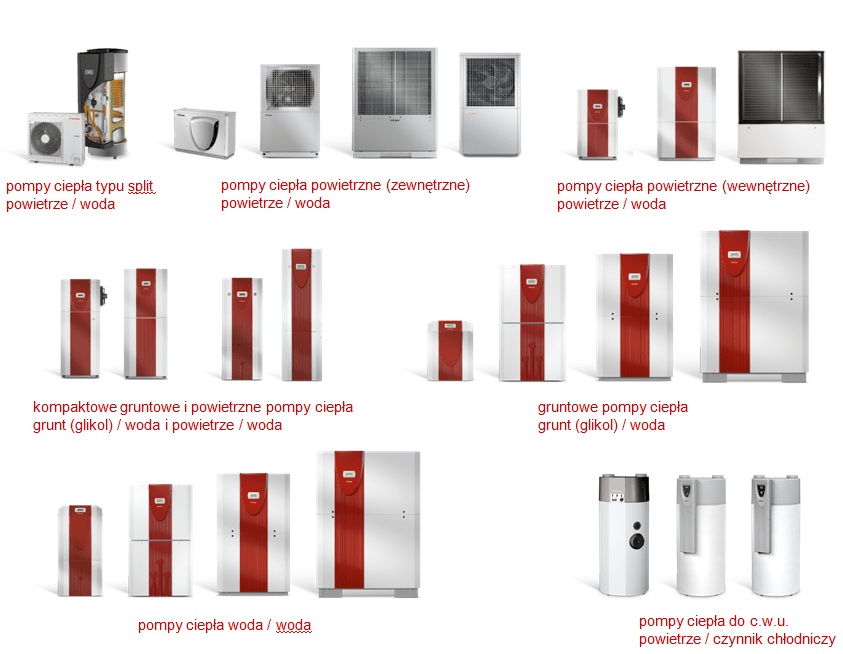

Przypomnijmy również podstawowe podziały sprężarkowych pomp ciepła:
- Podział ze względu na dolne źródło ciepła:
- Powietrzne,
- Gruntowe,
- Wodne.
- Podział ze względu na górne źródło ciepła:
- Powietrzne,
- Wodne (najczęściej spotykany).
- Podział ze względu na budowę:
- Split (rozdzielony układ chłodniczy),
- Monoblok (jednolity układ chłodniczy).
- Podział ze względu na przeznaczenie:
- Grzewcze,
- Grzewczo – chłodzące (rewersyjne).
O podstawach instalacji c.o. i c.w.u. opartej na gruntowej pompie ciepła pisaliśmy w styczniowym wydaniu magazynu GLOBEnergia+ - zapraszamy do lektury obu artykułów!
https://globenergia.pl/magazyn/podstawy-instalacji-c-o-i-c-w-u-opartej-na-gruntowej-pompie-ciepla/
Materiały: Adam Koniszewski

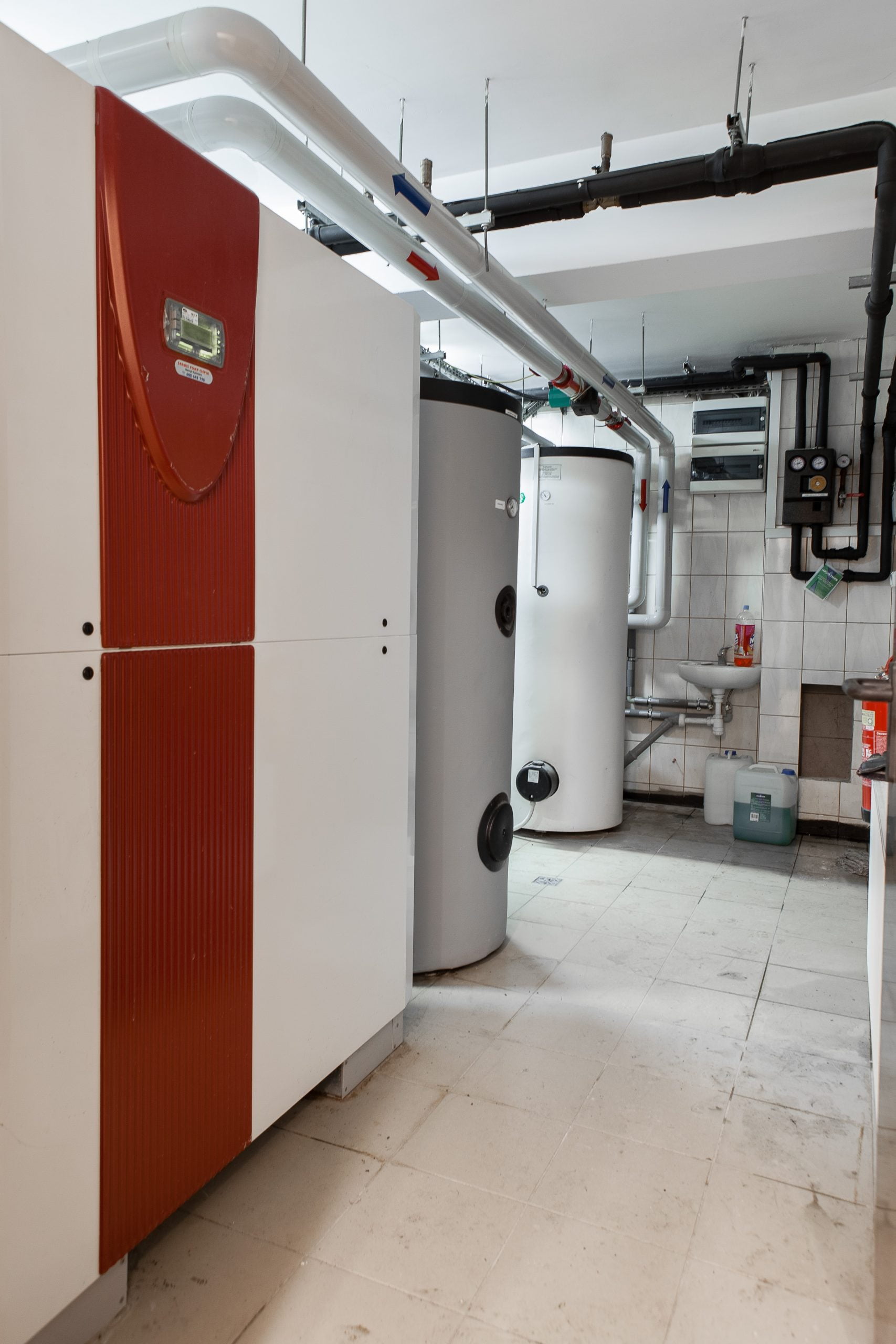

Zdjęcie główne: Wnętrze Kotłowni w Domu Seniora Pogodna Jesień z pompą ciepła SI 130TE i kotłem stałopalnym
