Naukowcy z AGH w Krakowie stworzyli mikrosystem magazynowania sprężonego powietrza. Instalacja nadaje się zarówno do użytku w budynkach mieszkalnych jak i w przemyśle, gdzie dostępne jest dodatkowe niskotemperaturowe ciepło odpadowe. Działanie nowatorskiego systemu przybliżamy poniżej.

Jak działa magazyn CAES?

Technologia CAES (ang. compressed air energy storage) jest szczególnie popularna w instalacjach wielkoskalowych i zazwyczaj działa jako szczytowe źródło energii elektrycznej. Skompresowane powietrze gromadzone jest w magazynach podziemnych np. kawernach solnych i wytłaczane w momencie szczytowego zapotrzebowania na energię. Następnie podczas nadprodukcji energii powietrze jest zatłaczane do magazynu i cykl się powtarza. W najbardziej tradycyjnych instalacjach powietrze wykorzystywane jest jako dodatkowy napęd dla turbiny gazowej, działającej w instalacji generacji energii elektrycznej.

To dopiero prototyp

Naukowcy z Akademii Górniczo-Hutniczej w Krakowie zbudowali mikroukład magazynowania energii sprężonym powietrzem CAES, oparty na rozprężaczu powietrza z napędem tłokowym. Nowatorskie rozwiązanie jest przeznaczone do zastosowań mieszkaniowych i przemysłowych, wymagających dodatkowego niskotemperaturowego źródła ciepła.

Oprócz tak oczywistych elementów jak sprężarka, instalacja została wyposażona również w magazyn energii cieplnej TES (ang. thermal energy storage). Ma on poprawić kontrolę nad rozprężaniem zatłoczonego powietrza dzięki zastosowaniu metody modulacji sygnału PWM. Metoda ta została zapożyczona z innego sektora - jest powszechnie stosowana do sterowania urządzeniami analogowymi za pomocą sygnału cyfrowego.

W skład magazynowej części instalacji wchodzi zbiornik izobaryczny, który magazynuje sprężone powietrze w postaci energii mechanicznej. Z kolei magazyn TES gromadzi ciepło wytworzone w procesie sprężania. Temperatura wzrasta zgodnie z zasadą Clapeyrona pV=T, gdzie wzrost ciśnienia gazu powoduje wzrost jego temperatury. Właśnie tutaj pojawia się ciepło, które jest magazynowane w TES.

Stworzony system generuje, magazynuje i dostarcza energię elektryczną z wysoką końcową sprawnością konwersji energii - czytamy w opublikowanych badaniach.

Instalacja micro-CAES składa się z sześciu głównych części. Powietrze to czynnik roboczy, będący nośnikiem energii. Jest ono kolejno kompresowane, magazynowane, podgrzewane i rozszerzane w kolejnych dedykowanych do tego podzespołach.

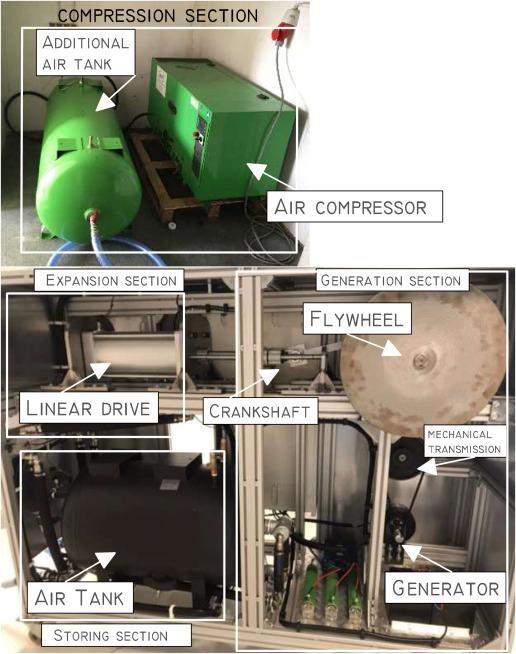

Prototyp systemu na którym przeprowadzono badania. Źródło: Analysis of optimal expansion dynamics in a reciprocating drive for a micro-CAES production system.

W swoich badaniach zespół skupił się głównie na procesach odbywających się po wzroście temperatury czynnika, czyli po sprężeniu powietrza. Sam proces zwiększenia temperatury odbywa się za pomocą impulsów i jest kontrolowany poprzez modulację ich szerokości (PWM). Sekcja rozprężna wykorzystuje napęd wielotłokowy w celu osiągnięcia maksymalnej sprawności konwersji energii lub wymaganej ilości energii elektrycznej, którą należy wprowadzić do sieci.

Prototyp systemu na którym przeprowadzono badania. Źródło: Analysis of optimal expansion dynamics in a reciprocating drive for a micro-CAES production system.

Badania dowiodły, że optymalny cykl pracy systemu ze sterowaniem PWM zasilanym powietrzem wynosi 0,5, co skutkuje uzyskaną mocą elektryczną 1,1 kW i efektywnością energetyczną 65% ekspandera powietrza.

Zdaniem ekspertów, podczas optymalnego cyklu pracy możliwe jest  kontrolowanie mocy elektrycznej przy jednoczesnym zachowaniu akceptowalnej ogólnej wartości sprawności. W analizowanym przypadku zakres zmienności mocy elektrycznej wynosił 500–1800 W, czyli od 20 do 75% mocy maksymalnej przy zmianie sprawności ogólnej od 90 do 100% sprawności maksymalnej.

Źródło: Analysis of optimal expansion dynamics in a reciprocating drive for a micro-CAES production system.
