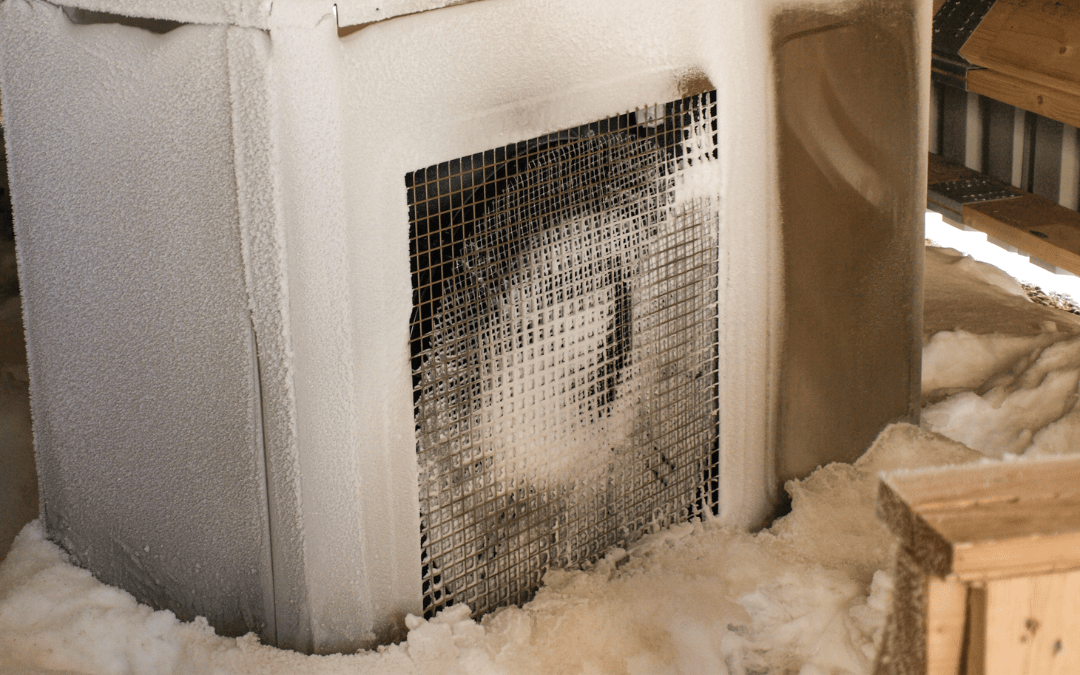

Tak działa system zabezpieczania pompy ciepła przed mrozem!

Nadchodzi okres jesienno-zimowy, a wraz z nim spadki temperatur. Dla właścicieli pomp ciepła mrozy mogą być wyzwaniem, jednak takie systemy posiadają wbudowane systemy ochrony przed zamarzaniem. Jakie konkretnie? Na to pytanie odpowie Paweł Maj z firmy Panasonic.

Zdjęcie autora: Redakcja GLOBEnergia

Redakcja GLOBEnergia

Istnieją różne sposoby ochrony pomp ciepła przed mrozami. Jedne dotyczą wbudowanych funkcji, działających w obszarze logiki systemu. Inne to już zewnętrzna ingerencja, czy odpowiednio dobrane stężenie czynnika roboczego. Można wyróżnić trzy najpowszechniejsze sposoby zabezpieczania systemów pomp ciepła przed mrozem:

  • wbudowana w urządzenie funkcja antyzamrożeniowa,
  • stosowanie zaworów antyzamrożeniowych,
  • zastosowanie mieszaniny glikolu.

W tym artykule skupimy się na pierwszej z wymienionych opcji, czyli wbudowanej funkcji logicznej.

Funkcja antyzamrożeniowa

W przypadku pomp ciepła do Panasonic, funkcja antyzamrożeniowa jest ukryta w logice pracy. Każda pompa ciepła, w szczególności typu monoblok, czy split posiada funkcję antyzamrożeniową. Funkcja ta jest zawsze aktywna, co jest też wymogiem gwarancyjnym. Działa ona wtedy, gdy urządzenie ma podpięte zasilanie.

  • Wbudowana ochrona antyzamrożeniowa ma trzy tryby ochrony. Pierwszym trybem jest zabezpieczenie naczynia wzbiorczego. Dotyczy to urządzeń typu monoblok. Drugim trybem ochrony jest kontrola pompy obiegowej. Ostatni, trzeci tryb to kontrola grzałki awaryjnej – wyjaśnił w trakcie Webinarowej Środy z GLOBENERGIĄ, Paweł Maj z Panasonic.

Zabezpieczenie naczynia wzbiorczego

Jeżeli chodzi o pierwszy tryb; zabezpieczenie naczynia wzbiorczego, polega na tym, że w jednostkach typu monoblok mamy dodatkowa grzałkę, która znajduje się na naczyniu wzbiorczym. Logikę załączenia samej grzałki ekspert opisał w następujący sposób:

  • Jeżeli temperatura zewnętrzna spadnie poniżej 3 st. C, to uruchamiana jest grzałka naczynia wzbiorczego. Natomiast grzałka jest wyłączana jeżeli temperatura zewnętrzna wynosi 4 st. C bądź więcej – mówił Paweł Maj.

Kontrola pompy obiegowej

Jeżeli ta funkcja zostanie uruchomiona, pompa obiegowa w monobloku/ hydroboxie/ hydrosplicie (od Panasonic) zostaje uruchomiona. W tym wypadku pompa wymusza ruch wody, aby podnieść temperaturę na układzie zewnętrznym. Aby pompa obiegowa w naszym układzie mogła się uruchomić, muszą zostać spełnione wszystkie poniższe warunki:

  1. pompa ciepła wyłączona lub pojawiła się awaria,
  2. po 15 sekundach od załączenia pompy obiegowej - czujnik przepływu wskazuje przepływ,
  3. temperatura zewnętrzna < 3°C,
  4. temperatura wody odpływowej/dopływowej < 6°C,
  5. po 5 minutach od wcześniejszego wyłączenia pompy obiegowej.

Kiedy ta pompa się wyłącza? Pompa obiegowa zostaje wyłączona gdy jeden z poniższych warunków zostanie spełniony:

  1. temperatura zewnętrzna ≥ 4°C,
  2. gdy temperatura zewnętrzna = –5°C do 4°C,
  3. gdy pompa pracuje przez 4 minuty, a temperatura wody ≥ 8°C,
  4. gdy temperatura zewnętrzna < –5°C,
  5. gdy pompa pracuje przez 4 minuty, a temperatura wody ≥ 20°C.

Kontrola grzałki elektrycznej

Rozpatrzmy teraz scenariusz, gdy pompa ciepła uruchomiła już funkcję antyzamrożeniową i pompę obiegową oraz nie zostały spełnione żadne z ww. warunków potrzebnych do wyłączenia pompy obiegowej. Pojawia się wtedy trzeci tryb w funkcji antyzamrożeniowej, czyli kontrola grzałki elektrycznej.

Wbudowana w pompę ciepła grzałka elektryczna załączy się w trybie przeciwzamrożeniowym jeśli:

  1. temperatura wody wejściowej lub wyjściowej < 6oC,
  2. pompa obiegowa pracuje od 4 minut.

To wszystkie tryby dostępne w funkcji antyzamrożeniowej w logice systemu pompy ciepła. Aby wspomniana funkcja mogła zadziałać, pompa ciepła musi mieć możliwość pracy. Tym samym na jednostce musi występować przepływ i urządzenie musi mieć dostęp do zasilania elektrycznego.

Warto również wspomnieć, że w tej funkcji antyzamrożeniowej zawsze uruchamia się pierwsza sekcja grzałki elektrycznej, zawsze to będzie 3 kW. Nawet jeżeli w urządzeniu wbudowany jest grzałka o mocy 9 kW, uruchomi się pierwszy stopień grzałki, czyli 3 kW.

Źródło: Webinarowa Środa z GLOBENERGIĄ
